AS-Vario N 30-150

ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΗ (COMPACT) ΜΟΝΑΔΑ ΒΙΟΛΟΓΙΚΟΥ ΚΑΘΑΡΙΣΜΟΥ ΛΥΜΑΤΩΝ AS–VARIOcompΝ

Downloads

Videos

Περιγραφή προϊόντος

Οι compact  βιολογικοί καθαρισμοί αστικών λυμάτων AS – VARIOcomp παραδίδονται έτοιμοι προς άμεση τοποθέτηση (υπόγεια ή υπέργεια) με όλα τα ηλεκτρομηχανολογικά τους μέρη προεγκατεστημένα. Τα βασικά μοντέλα AS-VARIOcompΝ εξυπηρετούν παροχές λυμάτων με ισοδύναμο πληθυσμό από 30 έως 150 άτομα (Μ. Ι. Π.) αντίστοιχα. Για μεγαλύτερες παροχές γίνεται συνδυασμός από δύο ή περισσότερα βασικά μοντέλα. Το μοντέλο AS-VARIOcompΝ παράγεται σε δύο σειρές: τη σειρά VARIOcomp N για υπόγεια τοποθέτηση και τη σειρά VARIOcomp N / PUMP με ενσωματωμένη αντλία ανύψωσης (για υψηλότερη / υπέργεια τοποθέτηση).

1. Δεδομένα εισόδου – Υδραυλικό και οργανικό φορτίο λυμάτων

Ο υπολογισμός της ποσότητας των λυμάτων και τη διαστασιολόγηση της μονάδας, γίνεται βάση της ευρωπαϊκής (91/271/ΕC) και ελληνικής νομοθεσίας (ΚΥΑ 5673/400/97) καθώς και της ευρωπαϊκής και τσεχικής νόρμας ČSN EN 122553.

Με βάση τους παραπάνω κανονισμούς και οδηγίες ισχύει:

μια Μονάδα Ισοδύναμου Πληθυσμού (Μ. Ι. Π.) αντιστοιχεί σε υδραυλικό φορτίο 150 lt/day και οργανικό φορτίο BOD5 = 60 gr/day

2. Δεδομένα εξόδου

Η ποιότητα της επεξεργασμένης εκροής, βάση της ευρωπαϊκής (91/271/ΕC) και ελληνικής νομοθεσίας (ΚΥΑ 5673/400/97, ΥΑ Ε1β. 221/65) υπάγεται στα παρακάτω όρια:

  • Συγκέντρωση BOD5 : <25 mg /lt
  • Συγκέντρωση COD : <125 mg /lt
  • Αιωρούμενα στερεά : <35 mg / lt
  • pH : 6-8
  • Βαθμός επεξεργασίας : >90%

3. Περιγραφή διεργασιών – διάγραμμα ροής

Η υποδοχή των λυμάτων γίνεται στο θάλαμο πρωτοβάθμιας καθίζησης όπου κατακρατούνται τα μη βιοαποδομήσιμα στερεά. Από εκεί, και αναλόγως του μοντέλου, τα λύματα οδηγούνται είτε σε θάλαμο απονιτροποίησης είτε απευθείας στη δεξαμενή αερισμού ενεργού ιλύος (βιολογικός αντιδραστήρας). Οι μικροοργανισμοί (ενεργός ιλύς), που αναπτύσσονται αποδομούν το οργανικό φορτίο (φορτίο ρύπανσης) των υγρών αποβλήτων, και το μετατρέπουν σε νερό, διοξείδιο του άνθρακα και περισσότερη βιομάζα (περίσσεια ιλύς). Στη συνέχεια το μείγμα επεξεργασμένων λυμάτων και ενεργού ιλύος υπερχειλίζει στη δεξαμενή δευτεροβάθμιας καθίζησης όπου η ενεργός ιλύς καθιζάνει, ενώ τα διευγασμένα λύματα εξέρχονται της μονάδας προς διάθεση (ή απολύμανση εάν απαιτηθεί).

Οι αεραντλίες ιλύος ανακυκλοφορούν την ενεργό ιλύ προς τη δεξαμενή απονιτροποίησης/αερισμού ενώ απομακρύνουν προς τη δεξαμενή πρωτοβάθμιας καθίζησης/ιλύος, την απαιτούμενη ποσότητα περίσσειας βιομάζας. Ανάλογα απομακρύνονται τυχόν επιπλέοντα από την δεξαμενή δευτεροβάθμιας καθίζησης.

3. 1. Κατασκευή – Τοποθέτηση – Εγκατάσταση της μονάδας

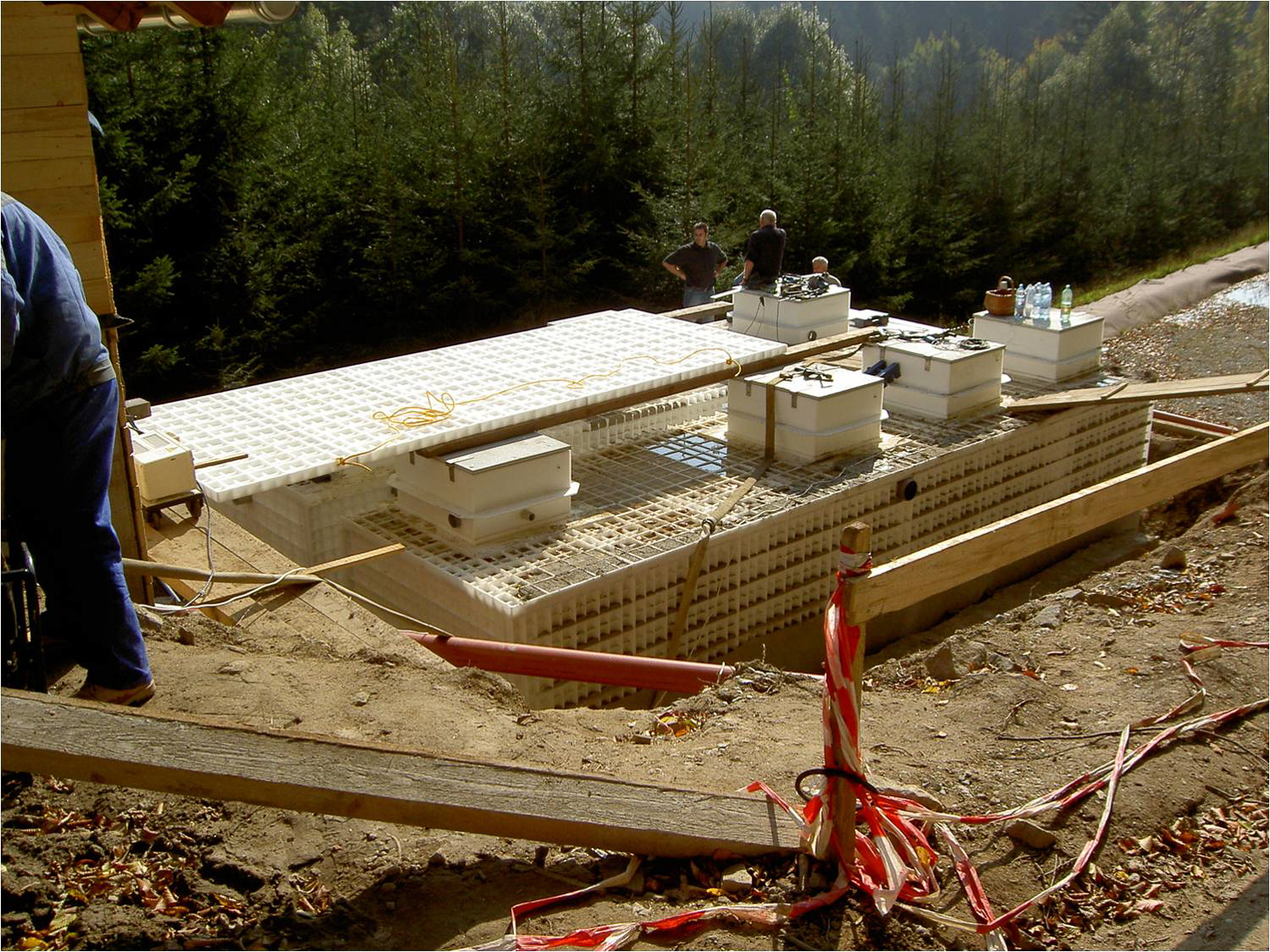

Οι compact μονάδες βιολογικού καθαρισμού AS – VARIOcomp παραδίδονται έτοιμες προς τοποθέτηση με όλα τα ηλεκτρομηχανολογικά τους μέρη προεγκατεστημένα. Η δεξαμενή κατασκευάζεται από ενισχυμένο πολυπροπυλένιο, κατάλληλο για υπόγεια τοποθέτηση με σχήμα ορθογώνιο.

Η έδραση της δεξαμενής θα πρέπει να γίνει σε πλάκα από οπλισμένο σκυρόδεμα επαρκώς διαστασιολογημένη για να αντέξει τα φορτία της γεμάτης δεξαμενής.

Η δεξαμενή είναι σχεδιασμένη για να αντεπεξέλθει στις συνήθεις φορτίσεις χωμάτων και όχι σε φορτία από διερχόμενα αυτοκίνητα / φορτηγά ή ανέγερση κτιρίων ή άλλων δεξαμενών. Μετά την τοποθέτηση, συνιστάται σκυροδέτηση του εξωτερικού τοιχώματος της δεξαμενής για περαιτέρω ενίσχυση. Για τον ακριβή τρόπο σκυροδέτησης συμβουλευτείτε το αντίστοιχο τεχνικό φυλλάδιο. Εναλλακτικά μπορεί να χρησιμοποιηθεί άμμος.

Όλα τα μοντέλα διαθέτουν ανθρωποθυρίδες επίσκεψης και ελέγχου και πλευρικό υπερχειλιστή ασφαλείας (για περίπτωση υπερβολικά μεγάλης στιγμιαίας παροχής που ξεπερνά κατά πολύ την παροχή σχεδιασμού).

Σχήμα 1: Τυπική τομή μονάδας AS – VARIOcomp.

3. 2. Τεχνικά χαρακτηριστικά συστήματος αερισμού

Ο φυσητήρας εγκαθίσταται στις περισσότερες περιπτώσεις εντός της μονάδας βιολογικού καθαρισμού σε κλειστό πλαστικό κουτί με κατάλληλες θυρίδες αερισμού. Εναλλακτικά μπορεί να τοποθετηθεί σε γειτονική θέση, εξωτερικά της δεξαμενής.

Σε όλα τα μοντέλα, προσφέρεται η δυνατότητα τοποθέτησης διπλού φυσητήρα (εναλλασσόμενης λειτουργίας 1+1) για εξασφάλιση από περίπτωση βλάβης. Τα μεγαλύτερα μοντέλα της σειράς AS-VARIOcompΝ, τα comp 125 και comp 150, φέρουν δύο φυσητήρες (2+0) παράλληλης λειτουργίας (standard εξοπλισμός) ενώ μπορούν να εξοπλιστούν και με έναν τρίτο ως ρεζέρβα (2+1).
